شیر بای پس در پکیج

پکیج‌های دیواری شامل مجموعه ای از قطعات مهم با وظایف زندگی بخش هستند. یکی از این قطعات «شیر بای پس» یا «کنارگذر خودکار» است که وظیفه آن جلوگیری از کم آبی پمپ پکیج و سوختن آن در اثر فشار زیاد است.

با این مطلب همراه شوید تا به طور دقیق تر مقوله شیر بای پس پکیج را مورد بررسی قرار دهیم. اینکه شیر بای پس چیست، کجا قرار دارد، نشانه های احتمالی خرابی آن چیست و چگونه باید تعویض شود، بررسی می شود.



شیر بای پس پکیج چیست و چه عملکردی دارد؟



رسوب گیری تدریجی در پکیج بخشی از فرایند طبیعی عملکرد آن است. مسیر جریان آب و قطعات داخلی مانند لوله های رادیاتور محلی برای تجمع رسوب هستند که منجر به گرفتگی می شود.



کاهش فشار آب در لوله ها هم باعث می شود آب گرم به درستی جریان نیابد. در این شرایط میزان آب جاری در رادیاتورها کاهش یافته و احتمال آسیب دیدگی پمپ پکیج بالا می رود. شیر بای پس با کنترل فشار و جلوگیری از کاهش بیش از حد آن، این مشکل را حل می کند.



عملکرد شیر بای پس پکیج



شیر بای پس از طریق لوله انشعابی، آب را پیش از رسیدن به رادیاتورها به سمت ورودی پمپ هدایت می کند. این قطعه هدایت آب را در مسیر رفت و برگشت تسهیل می کند اما اجازه جریان آب گرم از مسیر برگشت به رفت را نمی دهد.



بنابراین وقتی مسیر اصلی آب به دلیل گرفتگی یا کاهش فشار قادر به حمل آب نباشد، شیر بای پس آب را از طریق لوله انشعابی وارد پمپ می کند تا گردش آب دچار وقفه نشود. این قطعه می تواند تا 350 لیتر آب را در ساعت عبور دهد.



با توجه به نقش مکمل بای پس و پمپ، تست پمپ پکیج نیز توصیه می شود تا از کارایی صحیح آن اطمینان حاصل شود.

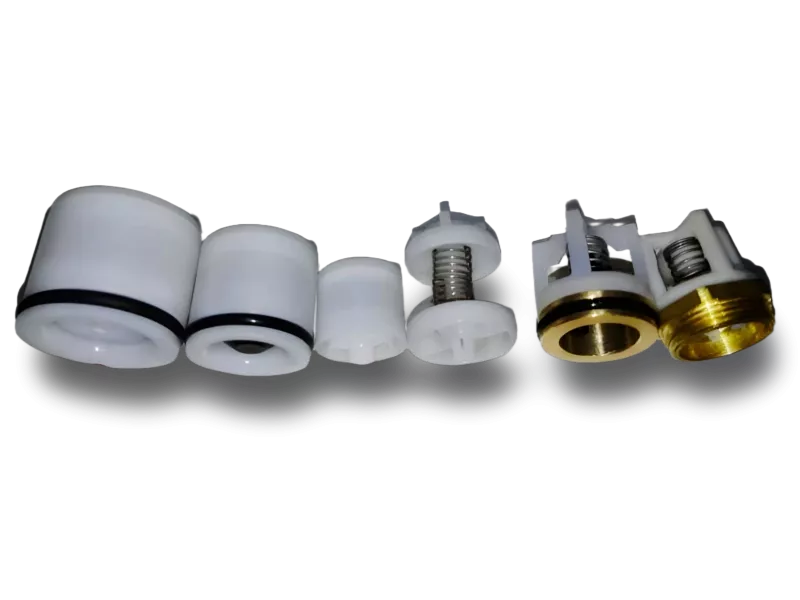

اجزای تشکیل دهنده شیر بای پس چیست؟



در سیستم شیر بای پس، شیر یک طرفه وجود دارد که در مسیر لوله کشی سیستم حرارتی قرار می گیرد. این شیر بر روی لوله انشعابی که به پمپ متصل می شود نصب می شود. شیر یک طرفه معمولا اتوماتیک است و در عملکرد پکیج و پاکسازی رسوب دارای نقش مهمی است.



این شیر با توان پمپ جفت می شود تا مشکلی ایجاد نکند. به عنوان مثال اگر پمپ قدرت بیشتری داشته باشد، آب از مسیر بای پس عبور نمی کند.

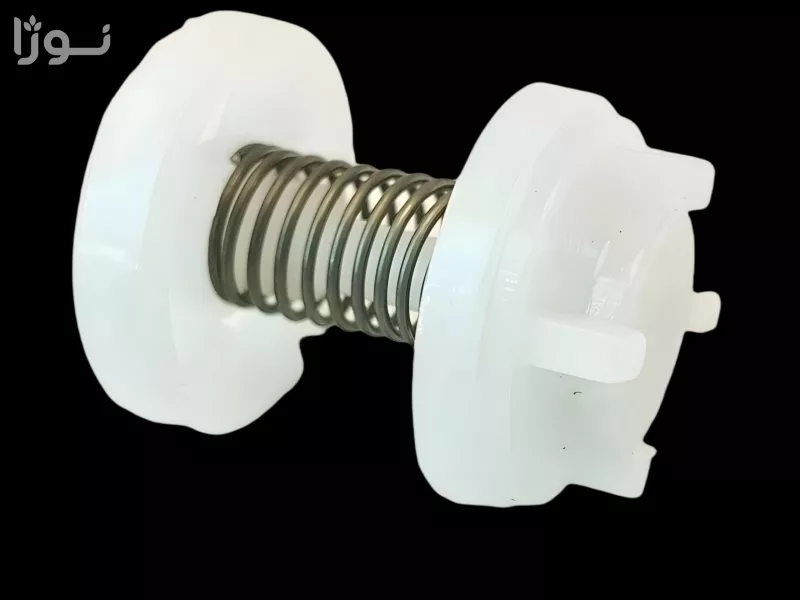

علاوه بر شیر، در ساختار شیر بای پس یک فنر نیز وجود دارد که به عملکرد صحیح آن کمک می کند و افت فشار آب را جلوگیری می کند. این فنر با گذشت زمان به دلیل رسوب در دریچه دچار فرسایش می شود و می تواند تامین گرما را با مشکل مواجه کند.





محل قرارگیری بای پس در پکیج



بای پس در مسیر سیستم حرارتی بین پکیج و رادیاتور نصب می شود. به طور دقیق تر در قسمت زیر پمپ و میان مسیر رفت و برگشت مدار گرمایشی قرار می گیرد. این قطعه معمولا از جنس پلاستیک یا فلز بوده و با یک فنر ترکیب می شود. بیشتر در سمت چپ بلوک پکیج قرار می گیرد.



بای پس در این محل قرار دارد تا جریان آب عبوری را ثابت نگه دارد و فشار آب در داخل مدار را کنترل کند. همچنین وقتی مسیر اصلی بسته شود، مدار فرعی را برای عبور آب باز می کند تا پمپ دچار مشکل نشود. عملکرد آن مکانیکی است و با اختلاف فشار دو شیر فعال می شود.





چرا بای پس بین مسیر رفت و برگشت مدار گرمایشی قرار گرفته است؟



بای پس باید در این محل قرار بگیرد تا بتواند جریان حداقل آب عابر از پکیج را ثابت نگه دارد و فشار آب درون مدار را هنگام بسته بودن شیر آلات محدود کند. همچنین می تواند میزان جریان آب را بر اساس فشار آن در چرخه گرمایشی کنترل کند.



اگر مسیر اصلی پکیج به دلیل رسوب یا گرفتگی مسدود شود، بای پس مدار فرعی را باز می کند تا پمپ دچار مشکل نشود. عملکرد بای پس به صورت مکانیکی است و با اختلاف فشار بین دو شیر به کار می افتد. این قطعه در حفظ امنیت سیستم مانند پرشر هواکش عمل می کند.





محل نصب و قرارگیری بای پس در پکیج ایران رادیاتور



با توجه به توضیحات قبلی، محل قرارگیری بای پس را می توان شناسایی کرد. به طور کلی در برخی مدل ها در بلوک رفت و در برخی دیگر در بلوک برگشت رادیاتور قرار دارد.



برای مثال، در پکیج ایران رادیاتور مدل M، بای پس در داخل مغزی شیر سه طرفه قرار دارد. البته با توجه به تفاوت مدل های مختلف، محل دقیق نصب آن ممکن است متفاوت باشد اما اصولاً در مسیر جریان آب و زیر پمپ واقع می شود.





شیر بای پس پکیج بوتان کجاست؟



محل قرارگیری شیر بای پس در مدل‌های مختلف تولیدکنندگان متفاوت است. به عنوان مثال، در پکیج بوتان مدل کالدا ونزیا، این قطعه به صورت یک شلنگ مابین مسیر رفت و برگشت مدار حرارتی قرار دارد.



البته ممکن است در سایر مدل های بوتان یا دیگر برندها، مکان نصب شیر بای پس به دلایل مختلفی مانند طراحی سیستم حرارتی تفاوت داشته باشد. اما به طور کلی این قطعه در مسیر عبور آب و زیر پمپ قرار می گیرد



علائم خرابی بای پس پکیج



یکی از مهمترین علائم خرابی بای پس، عدم توانایی دستگاه در گرم کردن آب یا گرم نشدن صحیح آن است، حتی با روشن بودن پکیج. علت اصلی این مشکل معمولا خرابی بای پس است.



نشانه های دیگر عبارت اند از:



• آب گرم می شود اما گرمای مطلوب ندارد: سوپاپ بای پس باز مانده
• دمای آب پایین اما دمای مدار مناسب: خرابی سوپاپ دومبدل
• رادیاتورها گرم نمی شوند امچ دستگاه کار میکند: فرسودگی فنر بای پس
• افزایش فشار پکیج: عملکرد نامناسب بای پس



در این مواقع باید وضعیت بای پس را بررسی کرد.













دلایل خرابی شیر بای پس پکیج



یکی از مهمترین دلایل خرابی شیر بای پس، فرسایش فنر آن به دلیل رسوبات است. استفاده از فیلتر رسوب‌گیر می‌تواند در این زمینه مفید باشد.



در مدل‌های پلاستیکی نیز، دفرم شدگی قطعه با گذشت زمان خرابی آن را سبب می‌شود.



وجود هوا در سیستم پکیج هم موجب خرابی این قطعه می‌گردد. بنابراین باید در زمان مقرر هواگیری سیستم انجام شود.



سرویس و تمیزکاری منظم نیز برای جلوگیری از رسوب‌گذاری در دریچه‌ها توصیه می‌شود. به این ترتیب می‌توان عمر این قطعه را افزایش داد.



اموزش تعویض سوپاپ بای پس پکیج



مراحل تعویض سوپاپ بای پس پکیج به این صورت است:



ابتدا تمام آب مدار گرمایشی را تخلیه می کنیم.



سپس چندراهه پکیج را باز کرده و بای پس را خارج می نماییم.



سوپاپ بای پس را بررسی می کنیم تا مطمئن شویم که تعویض آن ضروری است.



در صورت لزوم، سوپاپ را با قطعه جدید جایگزین می کنیم.



هنگام تعویض، با گریس سیلیکون اورینگ شیر جدید را آغشته می کنیم تا عملکرد درستی داشته باشد.



با رعایت این مراحل می توان سوپاپ بای پس را به سادگی تعویض نمود.





تعمیر سوپاپ بای پس



برای تعمیر سوپاپ بای پس ابتدا آن را از روی بلوک جدا می‌کنیم. سپس سوپاپ را بررسی کرده و در صورت وجود رسوبات داخل اسید قرار می‌دهیم.



پس از جرم زدایی اورینگ‌های آن را جایگزین و روغن‌کاری می‌کنیم. سپس سوپاپ را در محل اصلی خود بسته و بررسی عملکردش می‌کنیم.



به این منظور آب گرم را روشن کرده و روی لوله‌ی رفت دست می‌گذاریم تا دما بالا برود.



تعویض سوپاپ بای پس همراه با هواگیری می‌تواند سبب برطرف شدن صدای پکیج در حالت زمستانه شود.





تعویض بای پس پکیج بوتان



برای تعویض بای پس پکیج بوتان ابتدا تمام آب مدار داخلی را تخلیه می‌کنیم.



سپس چند راهه آب را باز کرده و بای پس را بیرون می‌آوریم. پس از بررسی، اگر قابل تعمیر نبود تعویض می‌کنیم.



در تعویض جدید، اورینگ‌های بای پس را با گریس آغشته می‌کنیم تا عملکرد و عمر مطلوب‌تری داشته باشد.



این کار برای تمام مدل‌های پکیج بوتان مثل اپتیما، پرلا و اپتیما یکسان است.







#####
